كيف تقرأ مخطط صندوق التوزيع؟
يُعد فهم مخطط لوحة التوزيع أمرًا بالغ الأهمية لأي شخص يعمل في الأنظمة الكهربائية. سواءً كنت ترغب في توصيل لوحة توزيع ثلاثية الطور أو فهم كيفية عمل لوحتك الحالية بشكل أفضل، ستوفر لك هذه المقالة الخطوات والأفكار الصحيحة. تابع القراءة وحسّن معرفتك بتوزيع الطاقة والسلامة المنزلية!
في هذه المقالة نناقش:
- كيف يتم إنشاء صندوق التوزيع ولماذا يعد الرسم التخطيطي مهمًا؟
- المبادئ الأساسية لمخطط صندوق التوزيع
- ماذا يستلزم رسم مخطط صندوق التوزيع ثلاثي الطور؟
- كيف أحدد حجم صندوق التوزيع الخاص بي باستخدام الرسم التخطيطي؟
- خطوة بخطوة: ربط صندوق توزيع ثلاثي الطور باستخدام رسم تخطيطي
- لماذا يحتاج مخطط صندوق التوزيع الخاص بك إلى إعلان المجموعة؟
- الأخطاء الشائعة عند إنشاء مخطط صندوق التوزيع
- ما هي متطلبات السلامة التي يجب أن يفي بها مخطط صندوق التوزيع؟
- الأسئلة الشائعة حول مخطط صندوق التوزيع
كيف يتم إنشاء صندوق التوزيع ولماذا يعد الرسم التخطيطي مهمًا؟

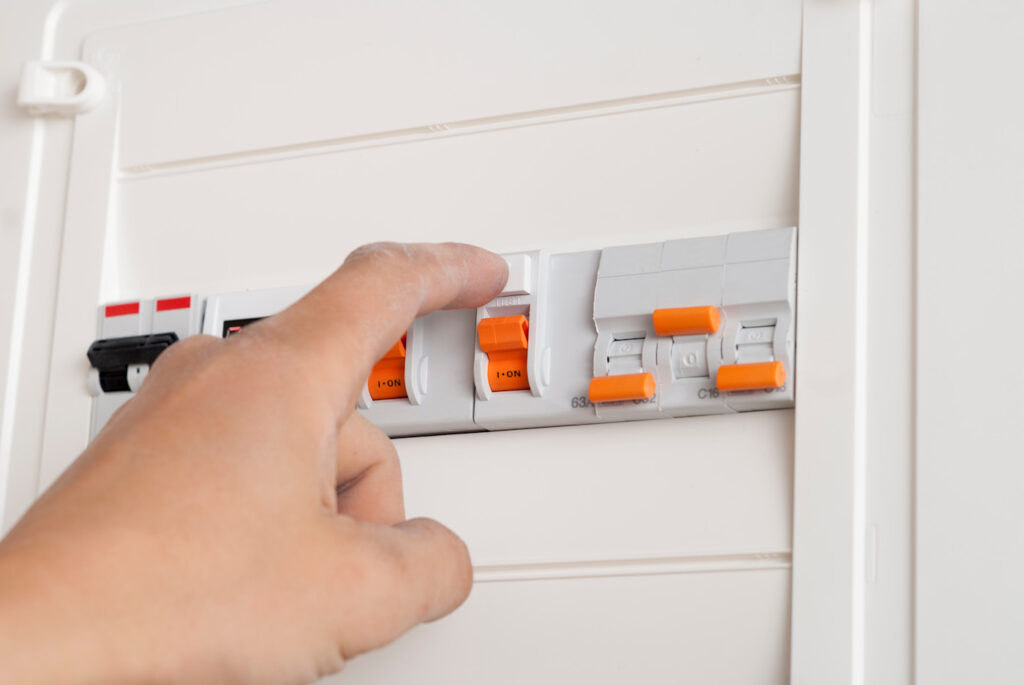

لوحة التوزيع جزء أساسي من النظام الكهربائي لمنزلك. فهي تحتوي على مكونات مهمة مثل قواطع الدائرة، وقواطع دائرة التسرب الأرضي، والمفتاح الرئيسي، مما يضمن تدفق الكهرباء بأمان وكفاءة في منزلك. من الضروري وجود مخطط واضح ومصمم جيدًا للوحة التوزيع. يوفر هذا المخطط نظرة عامة على جميع التوصيلات والمكونات، مما يسهل التحقق من توصيل كل شيء بشكل صحيح. هل ترغب في التأكد من تركيب كل شيء وفقًا للمعايير الصحيحة؟ تواصل مع كهربائي متخصص للحصول على مساعدة.
ما هي المكونات الأكثر أهمية في مخطط صندوق التوزيع؟
مخطط لوحة التوزيع هو تمثيل تفصيلي للنظام الكهربائي في منزل أو مبنى . يوضح كيفية ترابط المكونات المختلفة، مثل المفتاح الرئيسي، وقواطع الدائرة، وقواطع دائرة تسرب الكهرباء الأرضية، والأسلاك. لكل عنصر في المخطط وظيفة محددة لتنظيم توزيع الطاقة بأمان وكفاءة.
المفتاح الرئيسي
يُعدّ المفتاح الرئيسي أحد أهم مكونات مخطط لوحة التوزيع. يتحكم هذا المفتاح بإمدادات الكهرباء للنظام بأكمله، ويوفر طريقةً لإيقاف الشبكة الكهربائية في منزلك أو مبناك تمامًا دفعةً واحدة. يُعدّ هذا ضروريًا أثناء العمل أو في حالات الطوارئ، بحيث يُمكن قطع التيار الكهربائي بسرعة وأمان. عادةً ما يُوضع المفتاح الرئيسي في بداية المخطط لأنه يُمثّل خط الدفاع الأول للنظام الكهربائي. يُعدّ تضمين المفتاح الرئيسي بشكل صحيح في مخططك أمرًا بالغ الأهمية لسلامة وكفاءة تركيبك، مما يضمن لك التحكّم الدائم في مصدر الطاقة في منزلك.
مخطط قاطع دائرة تسرب الأرض في صندوق التوزيع
يحمي جهاز التيار المتبقي (RCD) منزلك من الصدمات الكهربائية والحريق من خلال الكشف السريع عن تيارات التسرب وفصل مصدر الطاقة تلقائيًا. عادةً ما تجد جهاز التيار المتبقي في لوحة التوزيع بجوار قواطع الدائرة. من المهم تضمين جهاز التيار المتبقي بشكل صحيح في مخطط لوحة التوزيع لضمان توصيله وعمله بشكل صحيح. هذا يزيد من سلامتك ويحميك من المخاطر المحتملة مثل الصعق الكهربائي. يُسهّل المخطط الجيد معرفة عمل جهاز التيار المتبقي بسرعة، مما يُحسّن سلامة نظامك الكهربائي.
من خلال رسم مخطط واضح، يمكنك التأكد من أن جميع المكونات متصلة بشكل صحيح وأن التثبيت الكهربائي الخاص بك يظل آمنًا وموثوقًا به.
كيف أحدد حجم صندوق التوزيع الخاص بي باستخدام الرسم التخطيطي؟
يعتمد حجم لوحة التوزيع على عدة عوامل، مثل عدد الأجهزة الكهربائية، وعدد الدوائر الكهربائية المطلوبة، ونوع التوصيلات في منزلك. عند تصميم لوحة التوزيع، من المهم معرفة عدد الدوائر الكهربائية المطلوبة. يُحدد ذلك عدد المنافذ الكهربائية، والإضاءة، والأجهزة الثقيلة، مثل الغسالة أو الفرن، التي يجب توصيلها بدوائر مختلفة. يساعدك الرسم التخطيطي على تحديد هذه الدوائر لتوزيع الطاقة بكفاءة. تأكد من أن لوحة التوزيع توفر مساحة كافية للتوسع لتجنب أي مشاكل لاحقًا عند إضافة أجهزة جديدة أو تعديل التركيب. تحديد الحجم المناسب يمنع حدوث مشاكل مستقبلية، مثل التحميل الزائد أو سوء توزيع الطاقة.
ماذا يستلزم رسم مخطط صندوق التوزيع ثلاثي الطور؟
يوضح مخطط لوحة التوزيع ثلاثية الأطوار كيفية توزيع الكهرباء عبر الأطوار الثلاثة في النظام الكهربائي. كما يوضح الأجهزة أو الدوائر المتصلة بكل طور، وكيفية توزيع التيار. يُعد هذا مهمًا لأن النظام ثلاثي الأطوار يوزع التيار بالتساوي، مما يزيد من كفاءته ويمنع التحميل الزائد على طور واحد. كما يساعد المخطط على توصيل لوحة التوزيع بشكل صحيح، ويوفر نظرة عامة على التركيب. يضمن مخطط ثلاثي الأطوار الجيد تشغيل الأجهزة الكهربائية الأكثر قوة، مثل الموقد الكهربائي، بأمان وفعالية دون التأثير على مصدر الطاقة.
لماذا يحتاج مخطط صندوق التوزيع الخاص بك إلى إعلان المجموعة؟
إعلان المجموعة هو وثيقة تحدد الأجهزة والتركيبات الكهربائية المتصلة بمختلف الدوائر الكهربائية داخل لوحة التوزيع. يحتوي الإعلان على معلومات دقيقة حول مخطط لوحة التوزيع، مثل موقع كل دائرة وسعتها. تكمن أهمية إعلان المجموعة في سلامة وكفاءة التركيبات الكهربائية. يسمح الإعلان الواضح باكتشاف الأعطال وحلها بشكل أسرع. يجب أن يتضمن إعلان المجموعة: وصف كل دائرة، وتصنيف الأمبير لكل دائرة، وتفاصيل الأجهزة المتصلة.
خطوة بخطوة: توصيل صندوق توزيع ثلاثي الطور باستخدام الرسم التخطيطي

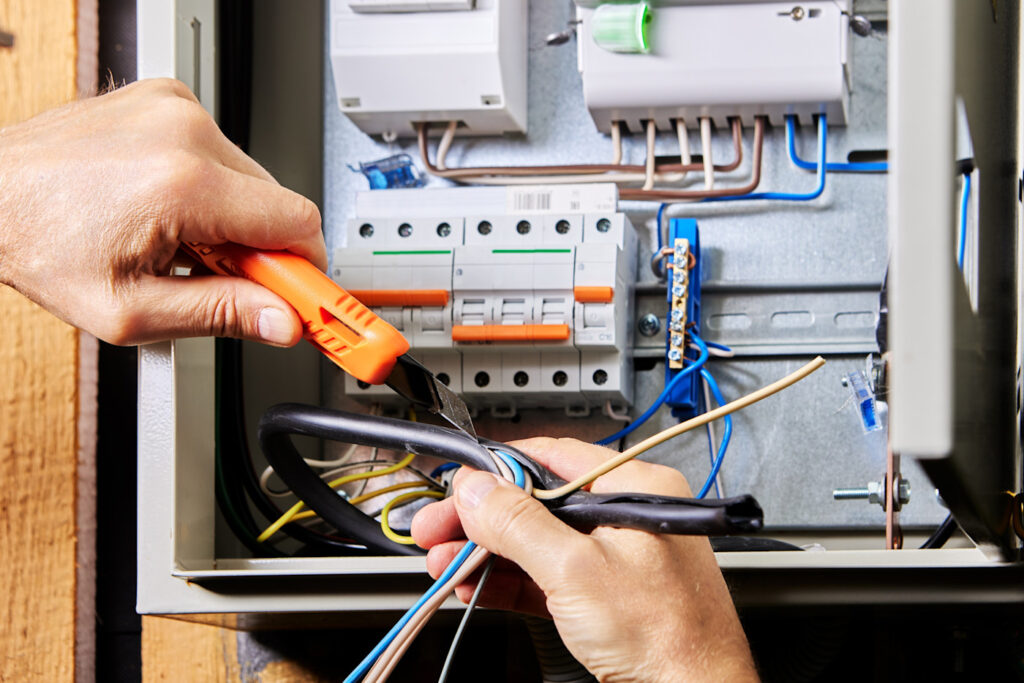

يُعد توصيل لوحة التوزيع ثلاثية الطور (DCB) مهمةً بالغة الأهمية للمنازل التي تستخدم أجهزةً كثيفة الاستهلاك للطاقة، مثل مواقد الطهي الكهربائية أو مصادر الطاقة الأخرى عالية الجهد. يُعدّ اتباع مخطط الأسلاك الصحيح أمرًا بالغ الأهمية لضمان توصيل جميع الأجهزة بشكل صحيح وعملها بأمان. اتبع الخطوات التالية واستخدم مخطط DCB لإتمام العملية بسلاسة وأمان:
١. اتخاذ احتياطات السلامة : افصل الطاقة واستخدم جهاز اختبار الجهد للتحقق من سلامة الأسلاك. هذا يمنع حدوث صدمة كهربائية. سيساعدك الرسم التخطيطي على فهم أجزاء النظام الآمنة للوصول إليها.
٢. توصيل الكابل الرئيسي : وصّل الكابل الرئيسي ثلاثي الطور بالمفتاح الرئيسي. يوضح الرسم التخطيطي بوضوح أماكن توصيل الكابلات، مما يمنع أي لبس أثناء التوصيل.
٣. تركيب أجهزة التيار المتبقي : وصّل أجهزة التيار المتبقي بالمفتاح الرئيسي. يوضح الرسم التخطيطي الموضع الصحيح لهذه الأجهزة الوقائية، مما يضمن سلامة التركيب وامتثاله للمواصفات.
٤. توصيل قواطع الدائرة : اتبع الرسم التخطيطي لتوزيع المجموعات بالتساوي على المراحل الثلاث وتوصيلها بقواطع الدائرة. هذا يضمن توزيعًا سليمًا للحمل ويمنع التحميل الزائد.
٥. توصيل الدوائر النهائية : وصّل الدوائر النهائية بقواطع الدائرة، كما هو موضح في الرسم التخطيطي. تأكد من وضع علامات واضحة على كل شيء ليسهل عليك معرفة الأجهزة المتصلة بكل دائرة.
٦. فحص النظام : أعد تشغيل الطاقة وتحقق من جميع التوصيلات وفقًا لمخطط الأسلاك. تأكد من أن كل شيء يعمل بشكل صحيح، ومن عدم وجود أي قصر كهربائي، ومن سلامة التركيب.
من خلال اتباع هذه الخطوات واستخدام مخطط لوحة التوزيع بعناية، ستضمن توصيل لوحة التوزيع ثلاثية الطور بأمان وكفاءة.
الأخطاء الشائعة عند إنشاء مخطط صندوق التوزيع
عند إنشاء مخطط لوحة التوزيع، غالبًا ما تحدث أخطاء يمكن تجنبها بسهولة. لضمان السلامة والكفاءة، تجنب الأساليب الخاطئة التالية: توصيل عدد كبير جدًا من الدوائر بجهاز تيار متبقي واحد (RCD): هذا يزيد من خطر الحمل الزائد والتعطل غير الضروري. عدم وضوح العلامات أو فقدانها: هذا يُصعّب تحديد الدائرة المُطابقة لكل جهاز بسرعة. استخدام رموز غير صحيحة في المخطط: هذا قد يؤدي إلى ارتباك وتوصيلات خطيرة محتملة. عدم مراعاة التوسعات المستقبلية: هذا يحد من مرونة الاستخدام المستقبلي. من خلال معالجة هذه الجوانب بشكل صحيح، يمكنك تحسين موثوقية وسلامة نظامك الكهربائي بشكل كبير.
ما هي متطلبات السلامة التي يجب أن يفي بها مخطط صندوق التوزيع؟
يجب أن يفي مخطط لوحة التوزيع الجيد بمعايير السلامة الصارمة لضمان تشغيل النظام الكهربائي بأمان. يجب أن يوضح المخطط بوضوح نقاط التأريض الصحيحة، وإجراءات الحماية مثل أجهزة التيار المتبقي (RCDs) وقواطع الدائرة، وتوصيلات الأسلاك الصحيحة. تأكد من توافق المخطط مع معايير NEN 1010، التي تضمن سلامة التركيبات الكهربائية. بالإضافة إلى ذلك، يجب وضع علامات واضحة على جميع التوصيلات ليسهل تحديد الأعطال. هذا يساعد على تجنب مخاطر مثل الأحمال الزائدة أو قصر الدائرة.

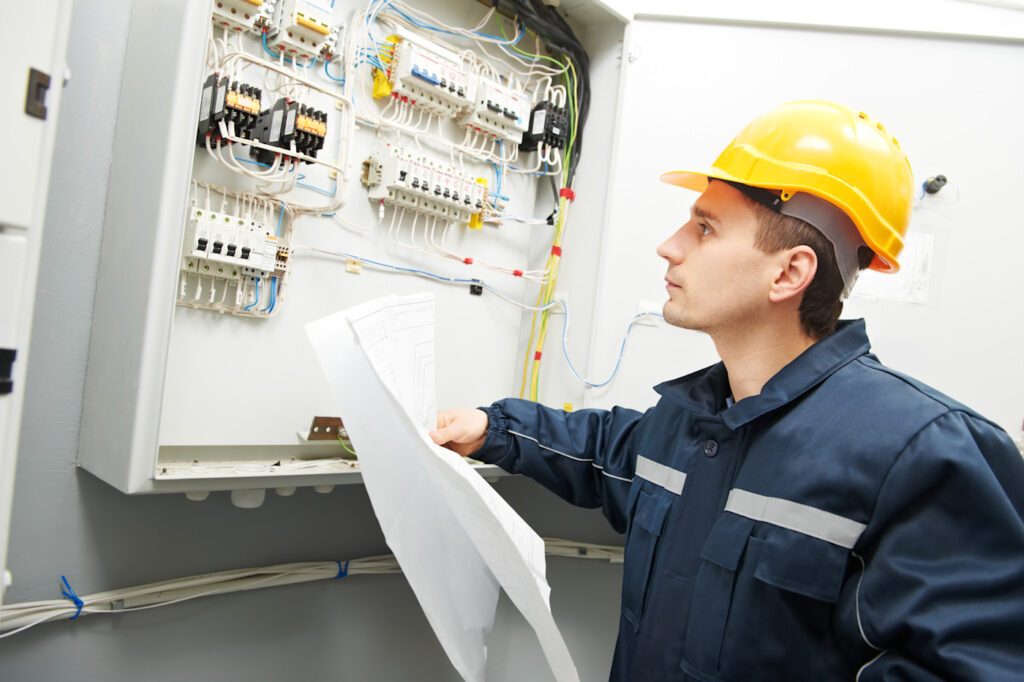

استعن بخبير لرسم مخطط صندوق التوزيع الخاص بك
يُعد فهم مخطط لوحة التوزيع أمرًا بالغ الأهمية لسلامة وكفاءة نظامك الكهربائي. يُعد توصيل وتوزيع الطاقة بشكل صحيح عملية معقدة تتطلب المعرفة والخبرة اللازمتين. لذلك، استشر كهربائيًا مؤهلًا وموثوقًا لمساعدتك في رسم مخطط لوحة التوزيع ثلاثية الطور.
